拉伸試驗機分為電子拉伸試驗機與液壓拉伸試驗機，現在就簡單說一下液壓拉伸試驗機的一些常規操作及原理。
一、拉伸試驗機介紹：

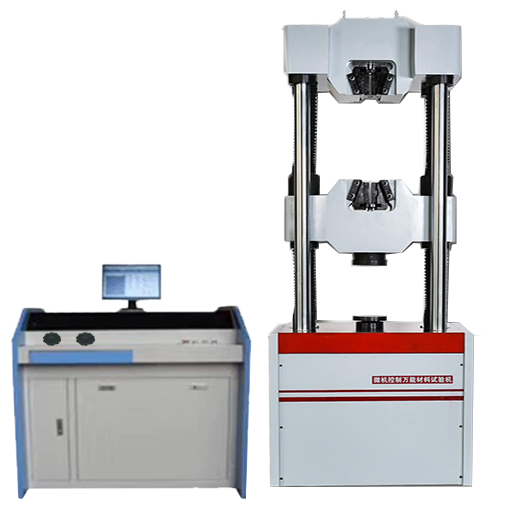

濟南眾標的液壓拉伸試驗機是集電液伺服自動控制、自動測量、數據采集、屏幕顯示、試驗結果處理為一體，以油缸下置式主機為平臺，配置精密油泵和電液伺服閥、PC機伺服控制器，實現多通道閉環控制，完成試驗過程的全自動控制、自動測量等功能，具有專業性好、可靠性高、升級簡易等特點，并可隨著試驗機測控技術的發展和試驗標準的變化而不斷充實完善。以下由濟南眾標小編為您介紹以拉伸試驗作為典型試驗而進行的操作步驟，壓縮、彎曲、剪切試驗可參照拉伸試驗的操作步驟。
二、拉伸試驗機的使用步驟：
1.接好電源線，開啟電源開關，按順序按下計算機開關和放大器電源開關，操作電腦鍵盤，使電腦進入WinPws(詳見軟件說明書)。電腦和放大器開機預熱時間不少于半小時。需要注意的是：必須先開啟計算機電源開關后，再開啟放大器電源開關，以免損壞AD卡。
2.根據試樣形狀及尺寸，把相應的鉗口裝入鉗口座內。
3.開動油閥，使油源工作，這時應松開回油閥。
4.連接好打印機，等待工作。
5.將試樣的一端夾于上鉗口中。
6.開動電動機，將下鉗口升降到適當高度，將試樣另一端夾在下鉗口中(注意使試件垂直)。
7.試樣斷裂后，關閉送油閥，并停止油缸工作，取下斷裂后的試樣。
8.試驗結束后，再操作電腦，進行報告的數據顯示及打印報告。
三、拉伸試驗機在做拉伸試驗、壓縮試驗、剪切試驗、彎曲試驗時的詳細步驟:
①、做拉伸試驗時，先開動油泵打開送油閥，使工作活塞升起一小段距離，然后關閉送油閥將試樣一端夾于上鉗口，使指針對準零點，再調整下鉗口，夾持試樣下端，即可開始試驗。夾持時，應按鉗口所刻的尺寸范圍夾持試樣。試樣應該夾在鉗口的全長上，一定保證試樣夾持在鉗口體內三分之二以上，兩塊鉗口位置必須一致。對材料較軟的試樣，試樣已被夾緊，這時應關閉電磁閥電源后再進行試驗;對材料較硬的試樣，鉗口可能產生滑移，這時可先不關電磁閥電源，對試樣施加該級度盤滿量程3%-5%的預拉力后，再將電磁閥電源關閉，進行拉伸試驗。為避免鉗口及鉗口座活動時，在滑動面上啃住或咬死，可涂二硫化鉬潤滑脂。并可自制橡膠防護板，對下鉗口座進行保護。
②、做壓縮試驗時，將上壓板裝在油缸座底部(油缸下部)，用螺釘加以固定，下壓板
放在試臺中央的球而座上(能略作傾斜，適合受壓試樣的平而)。試樣放置的中心線必
須與壓板中心線重合，避免偏心受力。試樣放好后即可進行試驗。
③、做剪切試驗時，將剪切試樣插入剪切試驗附具，然后將濟南眾標的專用剪切附具安放在試臺上。將壓頭裝在油缸底面，用螺釘擰緊。稍作調整，使上壓頭對準剪切塊。即可進行試驗
④、做彎曲試驗時，將壓滾支座，根據試驗需要的距離，用螺釘固定在試臺上。兩支座間的中心距離，可看試臺側面的刻度標尺，將上壓頭裝在油缸座底部用螺釘緊牢(注意對準錐窩)。應根據試樣種類和形狀的不同，自制防護網，防止試樣彎曲斷裂后出現危險。
濟南眾標儀器設備有限公司生產的拉伸試驗機可以做材料的多種試驗，所以也叫萬能試驗機，可滿足國家標準GB/T228-2002《金屬材料室溫拉伸試驗方法》、GB/T7314-1987《金屬壓縮試驗方法》的要求，符合GB、ISO、ASTM、DIN等多種標準的數據處理及符合用戶的要求及提供的標準
|
