液壓萬能試驗機是材料力學測試設備中不可缺少的實驗儀器之一，在使用液壓萬能試驗機時應該充分了解其結構原理，那么，液壓萬能試驗機主要由哪些部件組成的呢？下面就有眾標小編為您詳細描述一下液壓萬能試驗機的組成部件有哪些？
1、主機部分

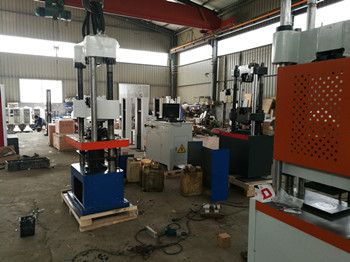

液壓式萬能試驗機屬于大噸位實驗儀器，是由液壓油提供動力驅動，主機由底座、液壓油缸、工作臺、傳感器、立柱、試樣夾緊系統、移動中橫梁、試驗輔具等組成。
2、測量部分
測量部分屬于電器元件，都安裝在主機上，主要由力傳感器、電子引伸計、拉繩傳感器組成，它們的功能是測量材料的試驗力及材料拉伸時的位移、變形等測量。
3、動力驅動部分
動力驅動部分是為主機提供油壓壓力的關鍵部件，主要由高壓齒輪泵、電液伺服閥、高壓濾油器、液位計、油箱、調節閥、閥塊等組成。
4、電器部分
電器部分安裝在液壓泵站的右側，由一個單獨的空間，主要組件包括開關按鈕、漏電保護器、交流接觸器、繼電器等，功能是控制主機及橫梁移動、主機開關、限位保護機構等。
5、測試數據采集
液壓萬能試驗機數據采集及控制部分是該機的核心大腦，包括品牌商用電腦、打印機、手控盒、信號放大器、測控軟件等組成。它的主要功能是顯示、采集、計算、處理，可以自動求取各種材料的試驗力、抗拉強度、延伸率等，測試結果一目了然。
以上是小編總結的五大液壓萬能試驗機的組成部分，大家在使用該機時如出現故障可逐一排除，也可以聯系試驗機廠家人員進行溝通處理。
|
