一、產品簡介
FQX-W型微機控制智能發氣性測試儀，它將先進的微電子技術、單片機技術、計算機技術、溫度控制技術以及傳感技術應用于造型材料發氣性的檢測。利用氣體壓力測量原理，實現鑄造用造型材料發氣性各參數的自動測量，繪制曲線、屏幕顯示及數據的存儲。本儀器采用目前先進的傳感技術，高精度的放大器、A/D轉換器及單片計算機與微機控制技術的完美結合，達到高精度檢測和控制鑄造用造型材料發氣性的水平。
FQX-W型微機控制智能發氣性測試儀是目前同類產品中操作最為簡便和性能極為可靠的產品，單人可獨立完成全部的測試工作,是鑄造實驗室檢測發氣性及煤粉含量測試必備的先進儀器設備。
二、儀器特點與技術性能：
2.1儀器的特點：
1、溫度測量和控制
本儀器能對環境溫度、高溫分解爐內溫度以及壓力室的溫度進行自動測量和顯示，并利用數字PID調節技術和自動溫度補償技術分別對高溫分解爐和壓力室系統進行數字閉環鎖定跟蹤控制。
2、發氣性測量及顯示
本儀器采用擴散硅壓力傳感器作為敏感元件，可對105度溫度下壓力室的發氣壓力進行數據采集，精確控制處理，顯示和繪制曲線。
3、105℃環境條件測量發氣性
本儀器采用中溫壓力傳感器，電加熱及數字控溫技術，使測量系統即壓力室的溫度可以穩定的控制在105℃。免除水份冷凝等因素對發氣性的影響，測量結果準確可靠，真實。
4、分解爐溫度可根據需要設定，微機精確控制在設定溫度范圍。
設定的試驗數據自動存儲及掉電保護功能。
本儀器能保存所有已完成的試驗數據。在關機或停電的情況下，儀器已將采集的所有數據及時地保存在計算機系統內，以便用戶能隨時的分析查看及輸出。
5、繪圖打印功能
儀器有極強的繪圖打印功能。能將已采集到的發氣性數據，可選擇以圖形方式或數據的方式打印輸出試驗結果。
2.2主要技術指標：
1、溫度測量和控制部分
|
名 稱
|
額定溫度
|
最高使用溫度
|
精 度
|
|
高溫分解爐
|
700-1000℃
|
1100°C
|
±1.5%
|
|
壓力室系統
|
105℃
|
125°C
|
±1.5%
|
2、發氣量測量部分
測量范圍： 0～200ml
精 度： ±2%
溫度范圍： 室溫～1000℃
3、控溫精度： ±1.5%
4、控制方式： 微機PID控制
5、工作電壓： 220V±10%, 50Hz
6、輸入功率： ≤2.5KW
7、環境溫度： -5～40℃

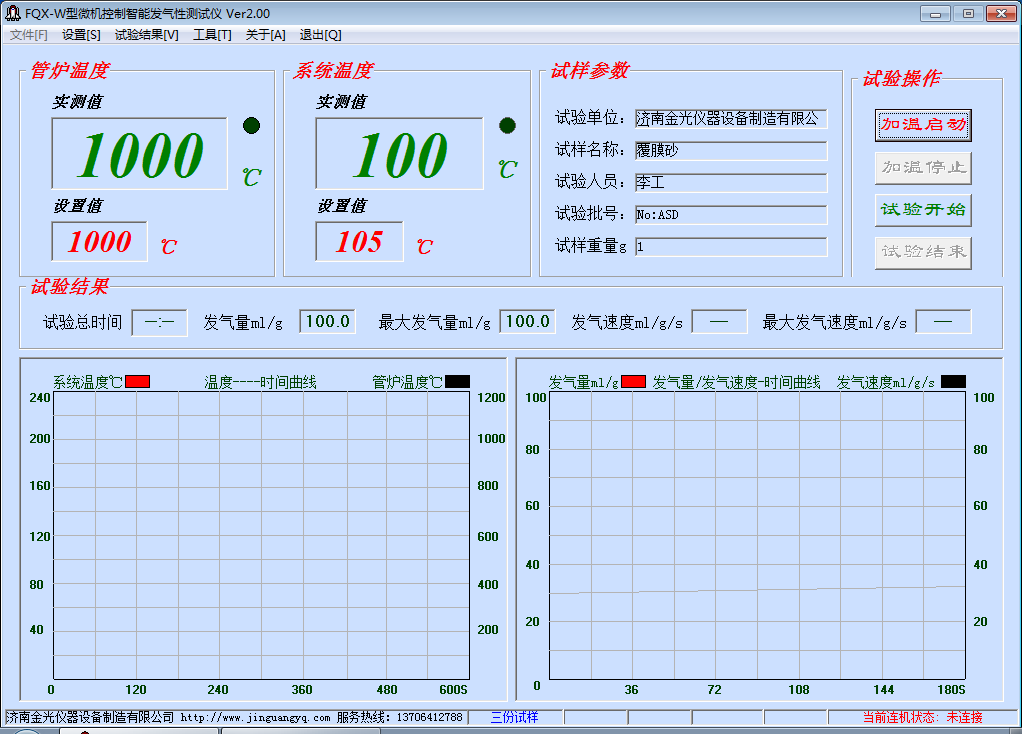

試驗運行界面

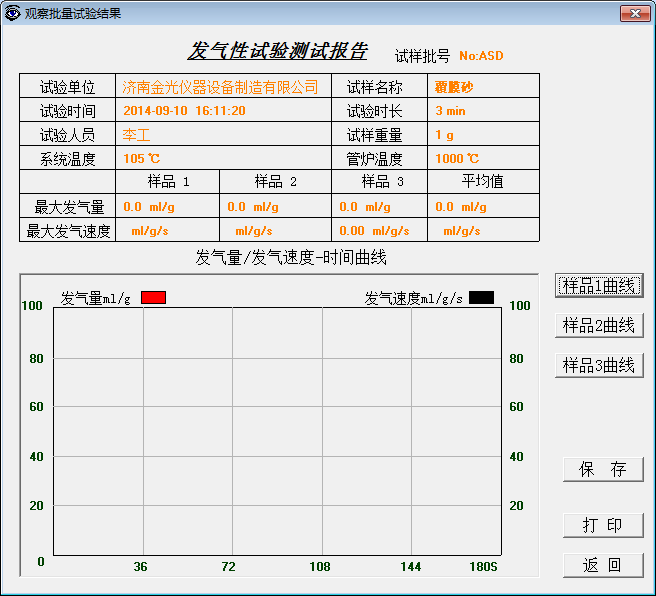

實驗結果報告界面
產品配套性
|
序號
|
名稱、規格
|
數量
|
|
1
|
高溫管式爐
|
1
|
|
2
|
惠普筆記本電腦
|
1
|
|
3
|
惠普打印機
|
1
|
|
4
|
試樣推桿
|
|
|
4
|
托盤
|
1
|
|
5
|
燒舟
|
10
|
|
6
|
密封端蓋
|
1
|
|
7
|
標定蓋及管
|
1套
|
|
8
|
使用說明書
|
1
|
|
9
|
打印機
|
1
|
|
