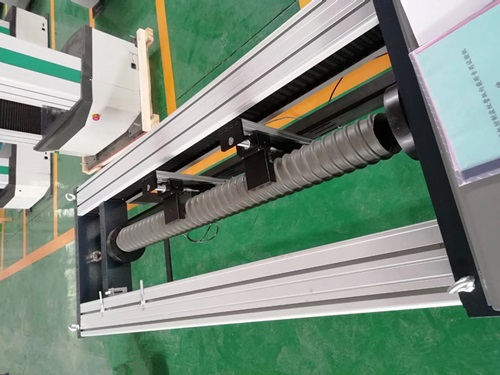

環剛度中波紋管縱向載荷試驗機適用于管材公稱直徑10～1200mm圓形塑料波紋管、扁形塑料波紋管、預應力金屬波紋管、圓形金屬波紋管、扁形金屬波紋管、標準型金屬波紋管、增強型金屬波紋管、金屬螺旋管、混凝土填充管、地腳螺栓用波紋管、鋼帶波紋管、鋼帶增強聚乙烯螺旋波紋管、雙壁波紋管、復合材料管材、異形管材�！〔y管縱向載荷試驗機可對波紋管材環剛度試驗、管材環柔度試驗、管材壓扁試驗、管材局部橫向載荷試驗、管材均布載荷作用下剛度試驗、管材徑向剛度試驗變形、管材蠕變比率試驗連續試驗（1000h/42d）、管材撓曲水平等力學性能指標的測試及研究。
環剛度試驗機中波紋管縱向載荷試驗操作規程：
1、試驗機主機接通220V電源后，打開電源開關，指示燈點亮。按順序依次打開控制微機及實驗機測控軟件。
2、調節橫梁距離，夾持好所測波紋管，用端部為￠12的圓柱頂頭施加橫向荷載F，要求在30s內達到規定荷載值800N,持荷2mm后觀察管材表面是否破裂；
3、加載5min后，在加載處測量塑料波紋管外徑的變形量，此時微機測控軟件顯示數值。
4、每根樣件測試一次，記錄數據，取五個樣件的平均值。
5、試驗完成將波紋管取出并清理儀器設備，關閉電源。
波紋管環剛度縱向載荷試驗機技術參數：
1、試驗力：100kN
2、力分辯率：±1/300000,不分檔且全程分辨率不變；
3、有效試驗寬度：600mm；（可加寬）
4、較大拉伸長度：700或1000mm；
5、試驗速度:：0.005~500mm/min無級調速；
6、速度精度：示值的±1%以內；
7、位移測量精度：示值的±0.5%以內；
8、試臺升降裝置：快/慢兩種速度控制，可點動；
9、安全保護：電子限位保護；
10、超載保護：超過負荷10%時自動停機；
|
